attiny85 แสดงค่าที่อ่านได้จาก A0 ได้อย่างไรครับ (Serial.begin(9600);)

Attiny ไม่มีขา Hardware Serial สามารถใช้ Software Serial ได้ที่ความเร็วบอร์ดเรทสูงสุด 9600 ครับ

• https://www.arduino.cc/en/Reference/SoftwareSerial
• http://projectsfromtech.blogspot.com/2013/06/serial-communication-on-attiny85-with.html

ลองแล้วครับ แต่ output ออกมาเป็นภาษา ขอม ??????????? ถาษาต่างด้าวครับ

ความเร็วบอร์ดเรทสูงสุด 9600 ก็แล้ว เปลี่ยนทุก speed แล้วก็ยังอ่านไม่เป็นตัวครับ หรือว่าผม set ผิดตรงไหน

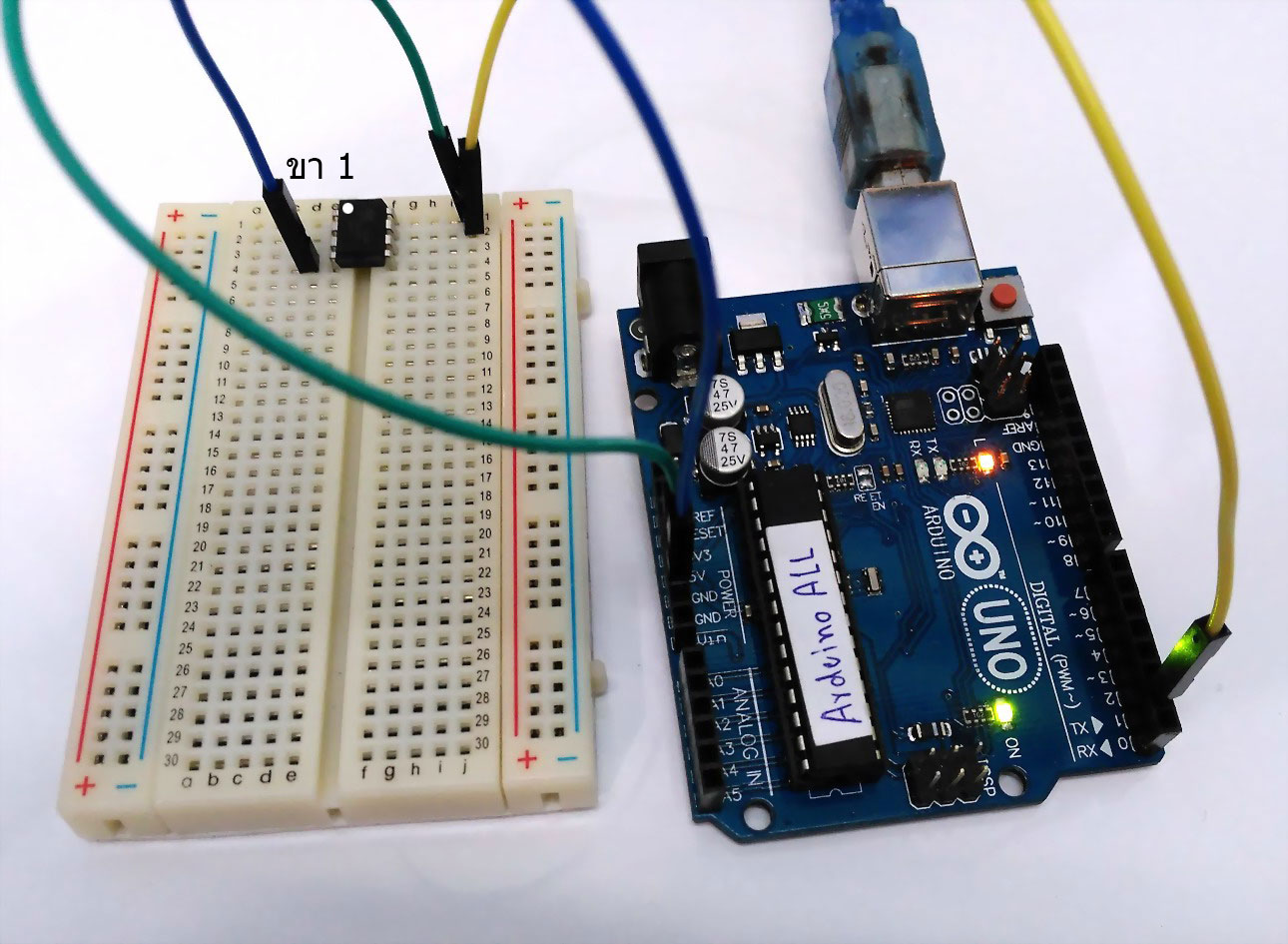

ต่อตามนี้ออกแน่นอนครับ

รบกวนต่อครับดู code ให้หน่อยคือผม ทดสอบวนลูปส่งข้อมูลจาก attiny85 ขา3 ของ ic  (Pin#4)  แล้วใช้ UNO รับเข้าทางขา 3 ค่าที่รับเข้ามามันอ่านไม่ตรงมันอ่านค่าเป็น 0  128  ลองสลับขา RX TX แล้ว ขั้นตอนผมดังนี้

1. ***

ในส่วนของ code attiny85 ใช้  UNO เป็นตัวเบริน**

/* Code ในส่วนของ attiny 85 TX..... */

#include <SoftwareSerial.h>

SoftwareSerial mySerial(3, 4); // RX, TX

int pwm = 0;//ขา 5 ic

int analogInPin =A1;// ขา 7 รับค่าจาก VR แล้วส่งออกค่าขา 5 ic

void setup()

{

      inMode(pwm, OUTPUT);

       pinMode(analogInPin, INPUT);

      mySerial.begin(4800);

 }

void loop()

{

      int analogIn = analogRead(analogInPin); // Read analog voltage on pin 2 (A1)

      analogWrite(pwm, analogIn / 4); // Output analog reading to dimmable LED

      mySerial.write(analogIn);//ส่งข้อมูลที่อ่านให้ UNO R3    ขา 4 attiny85

      delay(100);

}// End loop

2.*************************************

/* Code ในส่วนของ UNO R3 RX..... */

#include <SoftwareSerial.h>

 SoftwareSerial mySerial(3,4); // RX, TX ลองสลับขาดูแล้วกลัวต่อขาชนกัน

 int incomingByte = 0;   // for incoming serial data

void setup() {

               Serial.begin(9600);

               mySerial.begin(4800);

             }

void loop() {

          if (mySerial.available() > 0)

                 {

                  incomingByte = mySerial.read();

                   Serial.println(incomingByte,DEC);

                  // Serial.println(incomingByte);

//ลองปรับค่า VR ค่าที่รับได้แสดงไม่ถูกต้อง มันอ่านได้ 2 ค่า เท่านั้น คือ 0 และ 128

                     }

            }//End void loop

3.******************************

ทำการต่อ Hardware ใหม่ ระหว่าง tx  rx ของ UNO =====> rx tx ของ attiny85

ตาม code attiny85 อ่านค่าจาก VR  ขา A1  ส่งออกทาง ขา pwm ตามค่าที่ปรับได้ปกติ พร้อมกับส่งข้อมูลทาง  SoftwareSerial mySerial(3, 4); //RX,TX   ไปให้ UNO รับเข้ามา ค่าปกติมันน่าจะอยู่ระหว่าง 0-1024 ใช่ไหมครับ แต่มันอ่านไม่เป็นตามนั้นครับ

 ***************** ค่าที่อ่านได้เป็นแบบนี้ครับ

0

128

0

128

128

/**********************

ไม่ทราบว่าผิดตรงไหนครับ

แบ่งเป็น 2 ส่วนนะครับ

1. ส่วนที่ถามมา การแสดงค่าผ่าน serial ดูจากข้อมูลแสดงว่าทำได้แล้ว

2. ส่วนที่ถามเพิ่มเติม ผมบอกให้ไม่ได้ว่าผิดตรงไหน การอ่านค่า analog ลองตามในเว็บก่อน แล้ว debug ดูทีละขั้น ได้ผลยังไงแชร์ด้วยนะครับ

ok ผมจะ debug ดูสำเร็จจะแชร์ให้ครับ อย่างน้อยผมก็ไม่หลงทางใช่มั้ยครับ

ทำเสร็จแชร์ให้ดูด้วยนะครับ : )

มาช่วยกันวิเคราะห็ดีมั้นครับ ผมงงๆๆ ประเด็นที่คงสัย

1. Speed ไม่ตรงกัน

2. การต่อ Hardwave ไม่น่ามีปํญหา

3.code ในส่วนของ attiny85 เวลาปรับค่า VR แล้ว out ที่ analogWrite(pwm, analogIn / 4); มันก็หรี่ไฟ ตามค่าที่ปรับ

ตอนนี้ผมไม่รู้จะ debug  อย่างไร สงสัยต้อง เริ่มไหม่ก่อน ผมจะทดทอบในส่วนของ code SoftwareSerial ก่อน แต่จะใช้ Broad UNO R ทั้งด้าน ส่ง และ  รับ ว่ามีปํญหามั้ย..!! แล้วค่อยว่าเรื่องของ attiny85 อีกทีครับ

ยังสรุปไม่ได้ครับ มันเป็นงงๆ ปัญหาอยูที่ SoftwareSerial ตัวนี้หรือเปล่า ผมไม่เข้าใจว่าทำไหมต้องกำหนดขา tx rx ให้เหมือนกันจึงจะรับข้อมูลได้ และการรับข้อมูลก็ไม่ครบหลักด้วย คือผมพิมพ์ 123456789 กดส่ง ค่าที่รับได้ เป็น 1239 แถมต้องเป็นแบบ one way ด้วย งงๆๆๆๆๆๆๆๆๆๆๆๆ

***************** code BROAD UNO   รับข้อมูล  ***********

#include <SoftwareSerial.h>

//SoftwareSerial mySerial(10, 11); // RX, TX  แบบนี้รับข้อมูลไม่ได้ สลับขา tx rx ดูแล้ว

SoftwareSerial mySerial(10, 10); // RX    แบบนี้รับข้อมูลได้ แต่เป็นแบบ one way

void setup()

{

  // Open serial communications and wait for port to open:

  Serial.begin(57600);

  while (!Serial) {

    ; // wait for serial port to connect. Needed for Leonardo only

  }

 Serial.println("Goodnight moon!");

  // set the data rate for the SoftwareSerial port

  mySerial.begin(4800);

  mySerial.println("Hello, world COM3");

}

void loop() // run over and over

{

  if (mySerial.available())

    Serial.write(mySerial.read());

  if (Serial.available())

    mySerial.write(Serial.read());

}

**************************** BROAD PRO Mini  ส่งข้อมูล

#include <SoftwareSerial.h>

//SoftwareSerial mySerial(11, 10); // RX, TX

SoftwareSerial mySerial(11, 10); // TX

void setup()

{

  // Open serial communications and wait for port to open:

  Serial.begin(57600);

  while (!Serial) {

    ; // wait for serial port to connect. Needed for Leonardo only

  }

   Serial.println("Goodnight moon!");

  // set the data rate for the SoftwareSerial port

  mySerial.begin(4800);

  mySerial.println("Hello, world COM4");

}

void loop() // run over and over

{

  if (mySerial.available())

    Serial.write(mySerial.read());

  if (Serial.available())

    mySerial.write(Serial.read());

}

คุณเจ้าของร้านครับ อยากคุยกับคุณเรื่อง SoftwareSerial ผมมีข้อถามนิดหน่อยรบกวนสัก 5 นาที ช่วย ส่งเบอร์โทร ทาง e-mail sawoey.p@gmail.com ให้ผมได้ไหม ยังไม่ยอมต้องรู้ว่ามันเป็นอะไรแน่....
