สอบถามวิธีการใช้งาน โมดูล รีเลย์ 1-Channel 5V relay 1 ช่อง
ผมสามารถนำชุดนี้ ไปต่อกับโหลดโดยตรงเป็นสวิตช์ปิดเปิดไฟบ้าน ไม่ต้องใช้คอลโทลเลอร์ใดๆ ได้มั้ยครับ (เอา ไฟ 5v เป็นตัวปิดเปิดรีเลย์ แล้วให้รีเลย์ไปเปิดโหลดไฟบ้าน 220v) ถ้าได้ ผมต้องต่อ 5v เข้าช่องไหน แล้ว 220v เข้าช่องไหน เวลาทำงาน ผมอยากให้พอจ่ายไฟ 5v เข้าไป โหลดก็ทำงานทันทีเลย
รบกวนอธิบายหรือเขียนผังให้ด้วยครับ
ขอบคุณครับ
ทำได้ครับ ใช้ Relay 5V แบบ active High ต่อไป 5V เข้าที่บอร์ดและขาทริกได้เลยครับ
กรณีนี้ถ้าต่อวงจรได้ ใช้แค่รีเลย์ธรรมดาก็จะประหยัดขึ้นครับ
ขอบคุณมากครับ

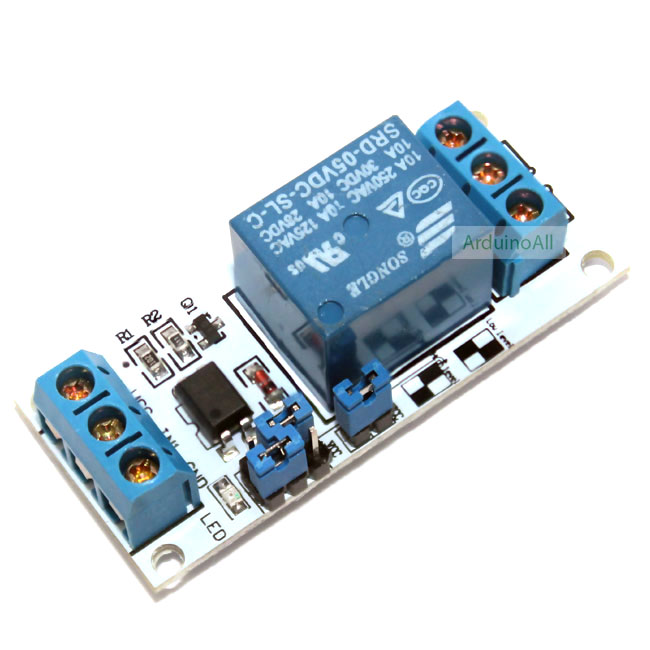

รบกวนอธิบายจากชุดนี้นะครับ ผมจะเอา 5v เข้า ช่องไหน และ 220v เข้าช่องไหน
VCC จ่าย +5V
IN1 ต่อ Output ของ Arduino
GND ต่อ กราวด์
อีกด้านใช้ L ของ AC220V ต่อ ขาซ้ายและขวา ตรงกลางไม่ต้องต่อ

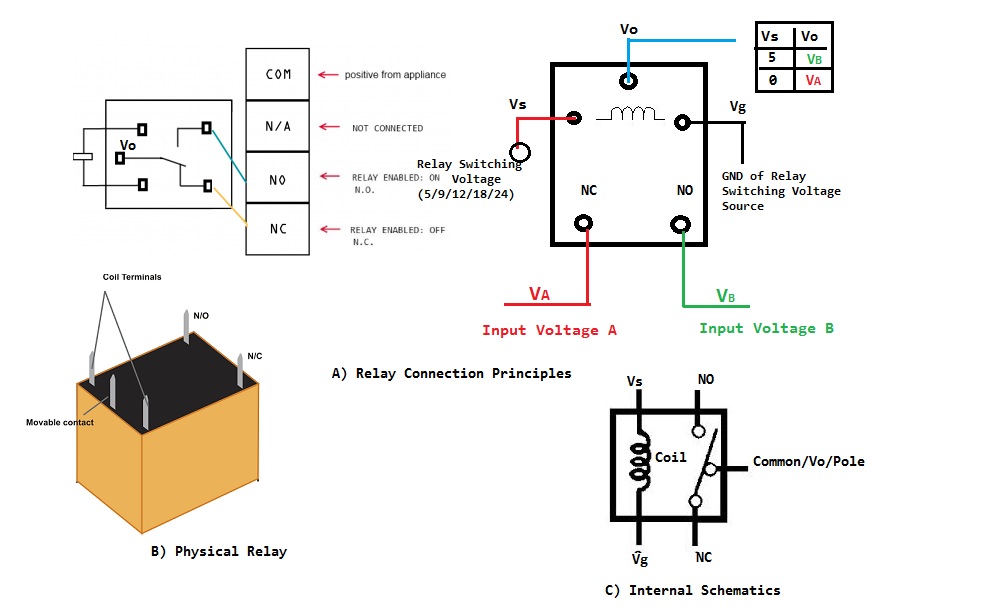

ดูรูปครับ มันใช้แทนสวิตช์ปิดเปิดได้เลย
IN1 ต่อ Output ของ Arduino
ถ้าไม่ใช้ Arduino ที่ช่อง IN1 ก็ต่อ + 5V ได้เลย มันจะทำงานทันที
