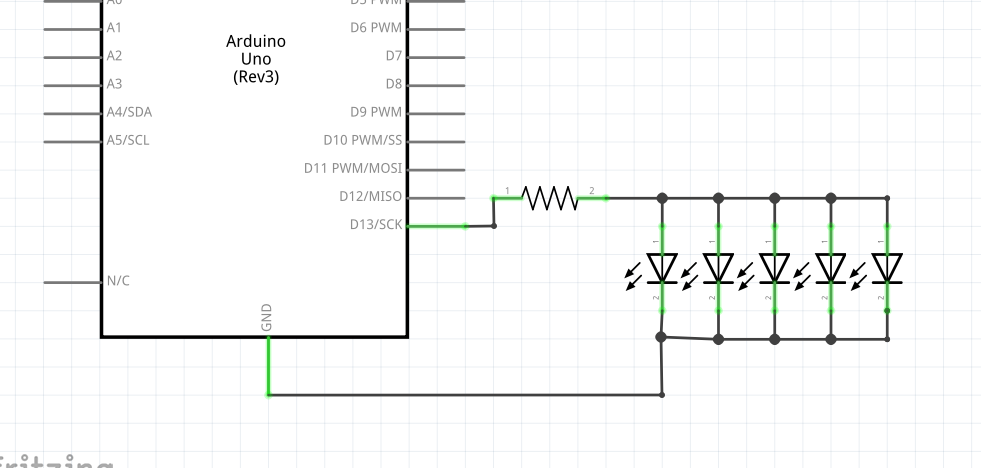

สงสัยมากครับการต่อ LEDหลายๆตัว

ต่อแบบผสม มันจะสว่างเท่ากันหรอคับ

ตัวต้านทานมีไว้สำหรับจำกัดกระแสให้ไหลตามที่เราต้องการ

ตามสมการ V = IR ถ้าใช้ไฟ 5V , led ใช้กระแส 20mA ใช้ R = V/I = 5/0.02 = 250 โอห์ม

led แบบทั่วไป 1 ตัว อ้างอิงตาม Datasheet LED ใช้ไฟเลี้ยงประมาณ 20-30mA  ขา Arduino อ้างอิงตาม Datasheet Arduino atmega328 ขับกระแสได้ประมาณ 30-40mA แปลว่าควบคุมได้ 1 ตัว ถ้าต่อหลายตัวก็จะกระจายกระแส ไฟจะไม่สว่าง

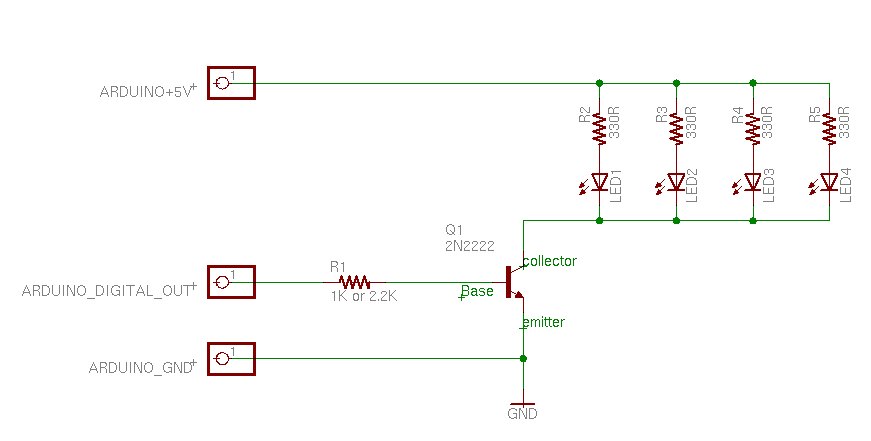

วิธีแก้ง่าย ๆ เช่น ใช้วงจรขยายสัญญาณเช่น ทรานซิสเตอร์/FET เพื่อขยายสัญญาณเพื่อให้มีกระแสพอขับ led ตามตัวอย่างวงจรนี้ก็ใช้ได้แล้วครับ

หรือลดการใช้ R แบบนี้

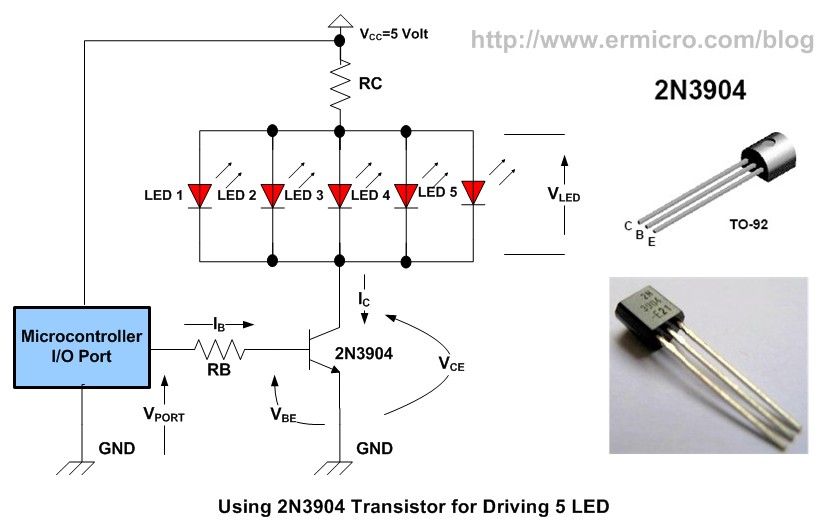

จากรูปนี้ ใช้ทรานซิสเตอร์เบอร์ 2N3904 ตาม datasheet สามารถขับกระแสได้สูงสุด 200mA

จากข้อมูล LED ใช้ไฟ 2.2V กระแส 20mA

ต่อ LED ทั้งหมด 5 คำนวนจากหน้านี้  ได้ค่า R ประมาณ 30 โอห์ม

อาจจะลองต่อ led 8 ตัว โดยไม่ต้องใช้ R ดูก็ได้ครับ

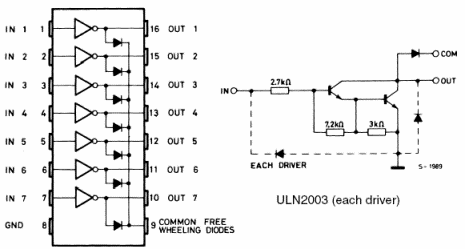

อีกวิธี ใช้ IC เบอร์ ULN2003 เป็น array transistor ออกแบบมาเพื่อขยายสัญญาณโดยเฉพาะ มี เอาต์พุต 7 ขา 1 ขาขับได้ 500mA หรือ led มากกว่า 10 ตัว แปลว่าสามารถขับ led ได้ทั้งหมดมากกว่า 70 ดวงเลยครับ

ขา Arduino output ต่อกับขา in ไฟออกที่ขา OUT


อุปกรณ์พื้นฐานเหล่านี้มีในร้านครับ

โอ้โห ขอบพระคุณอย่างมากเลยครับ

ขอถามอีกอย่างหนึ่ง ถ้าเปลี่ยนมาใช้ LED ขนาด10มิล มันจะยังต้องการ แรงดัน และ กระแส เท่าเดิมอยู่รึป่าวครับ

หรือมันต้องการมากขึ้นแล้วต้องการเท่าไหร่ครับ

 แล้ว Rที่ต่อ อนุกรมกับขา BASE นี่ต้องคำนวนยังไงครับ

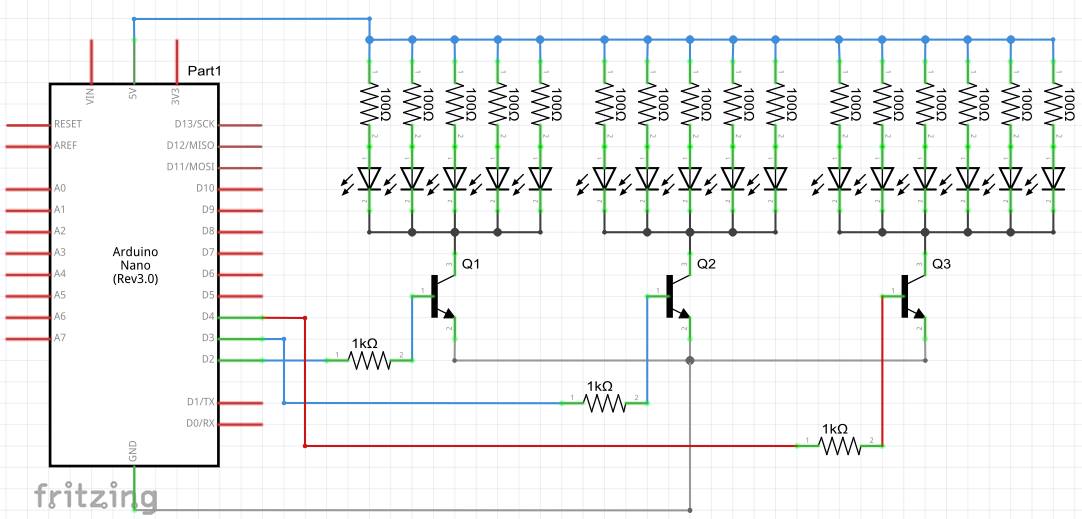

แบบนี้โอเครึป่าวคั๊บบ

ตามรูปใช้ได้เลยครับ

การคำนวนค่า R ขึ้นอยู่กับ LED คำนวนตาม V และ I ของหลอดไฟ  คำนวนจากหน้านี้  เลือกตามรูป

สำหรับ R ของทรานซิสเตอร์ใช้ 1K ได้ วิธีคำนวน ตามเว็บนี้ ครับ

อีกประเด็นที่อยากให้พิจรณาคือ
ใช้ led 1 หลอดต่อ R 1ตัว มีข้อดีคือ ใช้ R วัตต์ต่ำได้ ความร้อนที่ R จะไม่สูง
แต่ถ้าใช้ LED หลายๆตัวขนานกัน แล้วใช้ R ตัวเดียว ปัญหาคือ R ต้องทนวัตต์ได้สูงตามไปด้วย หายากและแพง และก็จะร้อนมากด้วยครับ

เยี่ยมเลย ใช่ครับ

เพราะกระแสจะผ่าน R ทั้งหมด ซึ่งถ้าคำนวนตามวงจร ใช้กระแสสูงสุดได้ 200mA

จาก P = IV  = 0.2*5 = 1W ต้องใช้ R 1W มาใช้งานนะครับ ถ้า R ตัวเล็ก ๆ ทั่วไปเป็น 0.25W จะไม่พอ

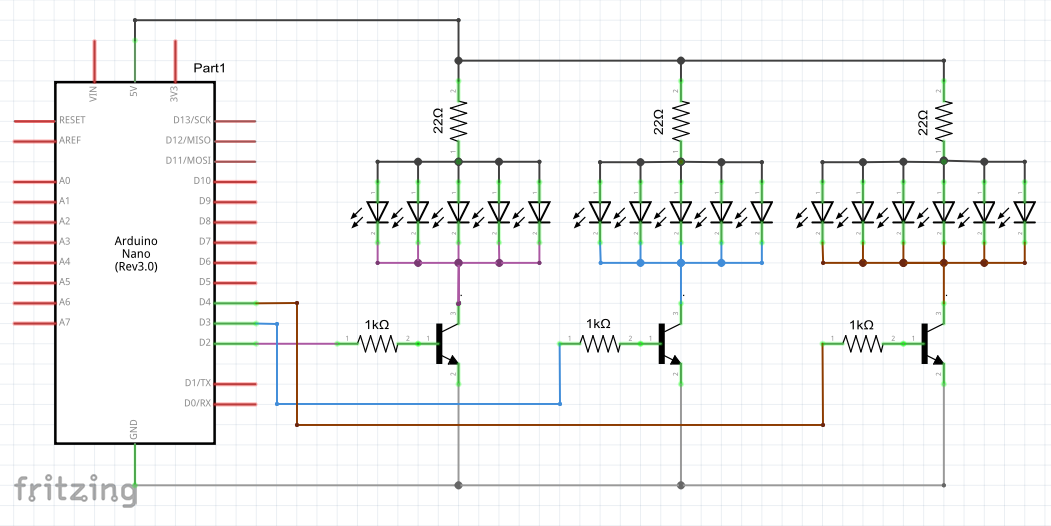

แง๊ ต่อไปแล้วง้ะ มี6หลอดเอง พอจะไหวรึป่าวครับ

6 หลอด แบบไม่ต่อ R ก็น่าจะไม่มีปัญหา ลองดูหลอดไฟไม่ร้อนก็ Ok ครับ

ถ้าผมต่อแบบนี้ผมใช้ ทรานซิสเตอร์ 2N3904 ได้รึป่าวคับ
