Nokia 5110 LCD รหัสสินค้า A200

กรณีนี้ arduino ยังมองไม่เห็นไลบารีครับ

ต้องทำอย่างไร arduino ถึงมองเห็น ไลบารีครับ

เอาใหม่นะครับ ผมลองต่อแล้วตามนี้ครับ

// ต่อไฟ 3.3V

// ต่อขาจาก Arduino - โมดูล Nokia 5110 LCD

// digiatal 8  - CE    You can change the define
// digiatal 9  - RST
// digiatal 10 - DC
// digiatal 11 - DIN
// digiatal 12 - CLK

// LIGHT เป็น Active Low หรือต่อลงกราวน์

1.ดาวน์โหลดไลบารีจากที่นี่ http://www.henningkarlsen.com/electronics/download.php?f=LCD5110_Basic.rar

2. ก็อปไปวางที่ Documents\Arduino\libraries รีสตาร์ท Arduino IDE

3. เปิดตัวอย่าง File > Example > LCD5110_Basic ผมเลือก LCD5110_NumberFonts แล้วอัพโหลด

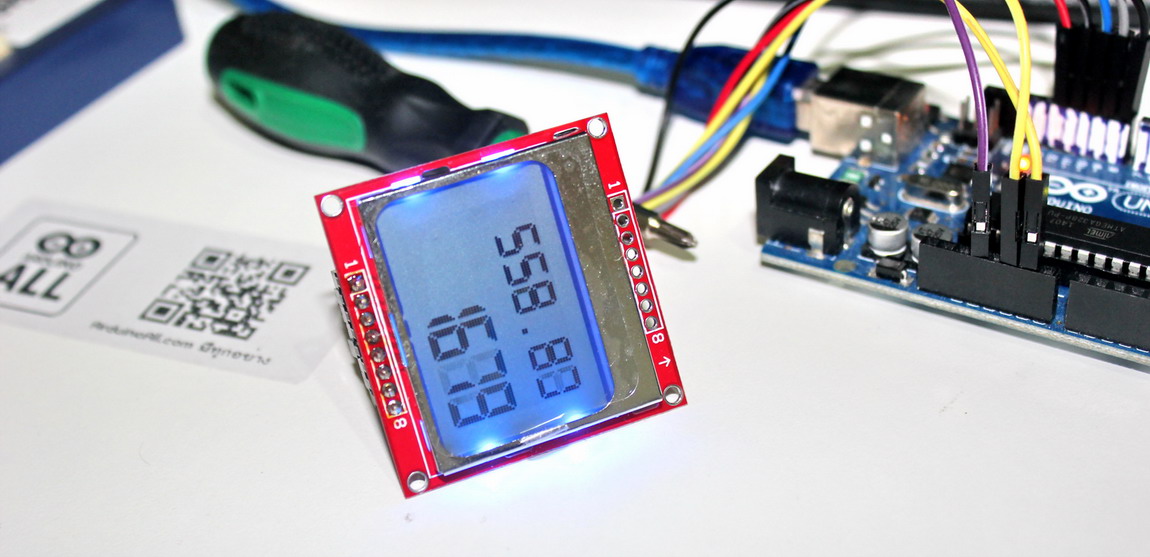

ก็จะได้ผลเป็นตัวเลขวิ่ง ดังรูปครับ

ต่อแล้วได้ผลยังไงบอกด้วยนะครับ

ผมเจอละ น่าจะเป็นกับไม่มีไลบารีอีกตัว ดาวน์โหลดตรงนี้ครับ

http://www.4shared.com/rar/HZvV30_ece/EF5110.html

ก็อปไปวางที่ Documents\Arduino\libraries รีสตาร์ท Arduino IDE น่าจะออกแล้ว ได้ผลยังไงบอกด้วยครับ

ใช้ได้แล้วครับ

ขอบคุณครับ

ขอบคุณครับ

รหัส A200Nokia 5110 LCD Module ยี่ห้อ Elec Freaks กับ รหัส A227จอ Nokia 5110 LCD Module with backlight

- ต่างกันยังไง

-สามารถใช้แทนกันเลยได้ป่าวคับ

ต่างกันนิดหน่อยตรงที่ ตัวนี้ไฟ blacklight เป็น active hight ต้องต่อไฟบวก ไฟ blacklight ถึงจะติด ตัวโคดต่างกันนิดหน่อย น่าจะเป็นกับไลบารีคนละตัว ผมหาข้อมูลเพิ่มเติมมาให้ครับ

 จอ LDC Nokia 5110 พร้อมไฟแบล็กไลท์ สีน้ำเงิน ใช้ไฟเลี้ยง 3.3V-5V

วิธีการใช้งาน จอ Nokia 5110 LCD Module with backlight สำหรับ Arduino Uno

ต่อวงจรตามนี้

CE -> 8
RST -> 9
DC -> 10
DIN -> 11CLK -> 12
VCC -> 3.3 หรือ 5 โวลต์
Gnd -> Gnd
BL ->  3.3 หรือ 5 โวลต์

1.ดาวน์โหลดไลบารีจากที่นี่ Noaki 5110 LCD Module

2. ก็อปไปวางที่ Documents\Arduino\libraries รีสตาร์ท Arduino IDE

3. เปิดตัวอย่าง File > Example >EF_Welcome แล้วอัพโหลด

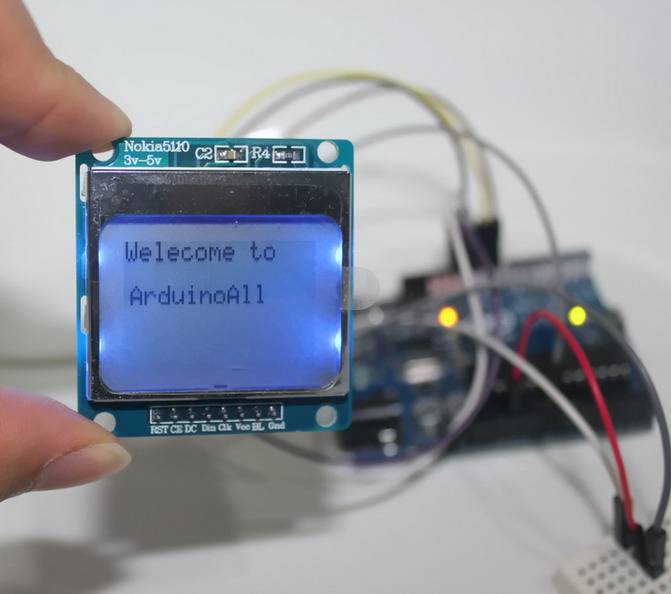

ตัวอย่างโคดการใช้งาน Nokia 5110 LCD Module with backlight

#include  <EF5110.h>

// digiatal 8  - SCE    You can change the define
// digiatal 9  - RST
// digiatal 10 - DC
// digiatal 11 - MOSI
// digiatal 12 - SCLK

EF_LCM5110  lcm(8,9,10,11,12);

void setup()
{
  lcm.init();
  lcm.clearLCM();
}

void loop()
{
  lcm.write_string(0,0,"Welecome to ");
  lcm.write_string(2,2,"ArduinoAll");
  delay(1000);
}

ขอบคุณคับ

ใช้ atmega8   เจอ error แบบนี้แก้ไงครับ  (ใช้ไลบรารี่ที่เจ้าของร้านบอกอะคับ)

In file included from EF_Welcome.pde:2:

F:\arduino\arduino-1.0.6\libraries\EF5110/EF5110.h:18:22: error: WProgram.h: No such file or directory

---ขอบคุณล่วงหน้าครับ
