หน้าจอ LCD เป็นสีขาว

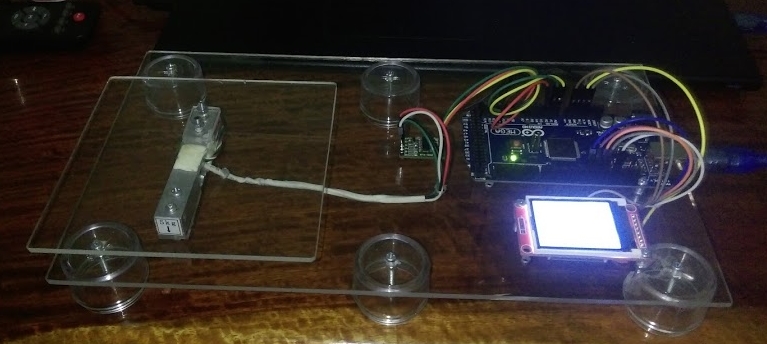

 ต่อถูกกทุกอย่างทั้งโค้ดและสาย แต่ยังจอขาวไม่อะไรขึ้นอยู่ ต้องใช้อะไรหรือป่าวครับ

• ต่อไม่ถูกนะครับ รูปไม่ชัด แต่พอจะเห็นจุดผิดอยู่ ยังต่อสายไม่ถูก ถ้ามี arduino uno ลองดูน่าจะออก แต่ที่ไม่ออก น่าจะเอาตัวอย่างของ arduino uno มาต่อกับ arduino mega ซึ่งขาไม่เหมือนกัน ลองตามอ่านในกระทู้เพิ่มเติมครับ

ขอวิธีต่อหน่อยครับ ของ บอร์ด Mega 2560 R3 กับ TFT 1.8 LCD ผมลองต่อตาม Uno ไม่ได้ผมไม่เข้าใจ

ขา SPI ของ arduino กับ mega คนละตำแหน่งกัน โคดตามตัวอย่างในหน้าสินค้า หรือลองหาเพิ่มในอินเตอร์เน็ต ลองศึกษาดูนะครับ

ยังไม่ได้เลยครับผมลองตามรูปนี้แล้วด้าน

http://www.mx7.com/i/671/K304Tq.png

ส่วนโค้ด

#include <Hx711.h>

#include <TFT.h> // Arduino LCD library

#include <SPI.h>

#define cs 10

#define dc 9

#define rst 8

TFT TFTscreen = TFT(cs, dc, rst);

Hx711 scale(A1, A0);

char WeightPrintout[5];

char WeightPrintoutold[5];

float dat_g;

void setup() {

Serial.begin(9600);

TFTscreen.begin();

TFTscreen.background(255, 255, 255);

TFTscreen.background(0, 0, 0);

// write the static text to the screen

// set the font color to white

TFTscreen.stroke(255,255,125);

// set the font size

TFTscreen.setTextSize(2);

// write the text to the top left corner of the screen

TFTscreen.text(" Load cell\n ",5,5);

TFTscreen.setTextSize(1);

TFTscreen.stroke(255,255,255);

TFTscreen.text("Taipe's Arduino\n ",35,25);

TFTscreen.setTextSize(2);

TFTscreen.stroke(255,255,255);

TFTscreen.text("g.",130,70);

//blue green Red

TFTscreen.stroke(125,255,0);

TFTscreen.text("Hx711 Module\n ",10,100);

TFTscreen.setTextSize(5);

}

void loop() {

dat_g=scale.getGram();

Serial.print(dat_g, 1);

Serial.println(" g");

TFTscreen.stroke(0,0,0);

TFTscreen.text(WeightPrintoutold, 10, 50);

String BPM_St=String(int(dat_g));

BPM_St.toCharArray(WeightPrintout, 5);

TFTscreen.stroke(255,255,255);

TFTscreen.text(WeightPrintout, 10, 50);

BPM_St.toCharArray(WeightPrintoutold, 5);

}

รบกวนต่อเป็นตัวอย่างให้หน่อยครับผมลองหลายวิธีละ

ต่อขาไม่ถูกอันนั้นเป็นของ atmega16u2 เป็นชิฟ usb serial ไม่ใช่ชิฟ arduino mega 2560

ขา spi ตามนี้นะครับ
