ด่วนนิดนึงครับ ::: ช่วยเเนะนำการเชื่อมต่อ DHT21/Am2301 ต่อเข้าบอร์ด Arduino MEGA 2560 R3 แล้ว เเสดงไปที่จอ 20x4 Character LCD Module 5V for Arduino

โคดส่วนจอ LCD ไม่มีปัญหา น่าจะติดปัญหาโคดตรงส่วน DHT ไลบารีลงไม่ถูกครับ

ผมแนะนำบทความนี้ สอนพื้นฐานจนถึงใช้งาน DHT ได้ครับ สอน วิธี ใช้งาน Arduino วัดอุณหภูมิและความชื้น ด้วยเซนเซอร์ DHT22 / DTH21 / DHT11 ใช้ได้ภายใน 3 นาที น่าจะทำได้ใน 3 นาที ได้ผลยังไงแจ้งด้วยนะครับ

โคดตรงส่วน DHT ไลบารี นั้นอยู๋ตรงไหนครับ  ช่วยส่งลิ้งมาให้หน่อยครับ  เเละช่วยเเนะนำการใช้งานด้วยครับ

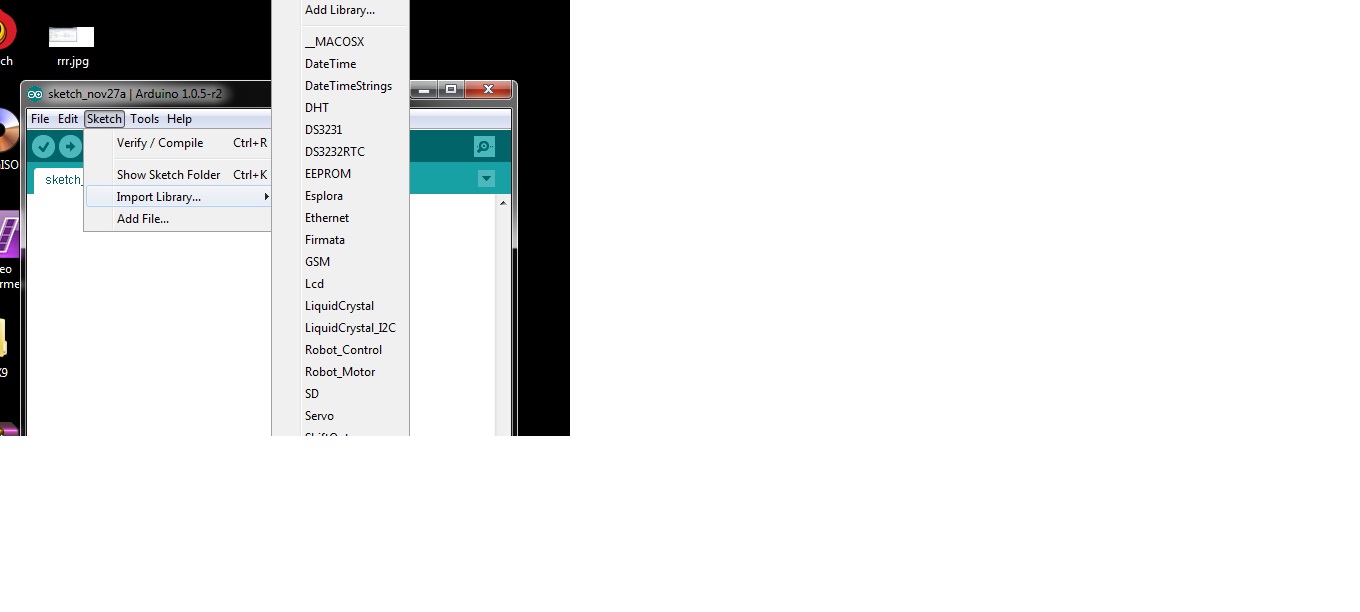

สร้าง folder   DHT หรือใน C:\Program Files\Arduino\libraries แล้วเปิดโปรแกรม arduino ว่ามี DHT ไหม

https://github.com/adafruit/DHT-sensor-library คลิกด้านขวาที่ชื่อ download Zip น่ะ

code น่าจะแบบนี้ลองดู

// Simple display of Humidity & Temperature using the DHT22 sensor from adafruit

// and a 16x2 LCD display

// Tony Akens

// 2/14/13

// Wiring for the LCD is as taken from arduino.cc, potentiometer included

// Wiring for DHT sensor is connecting data to pin 8, with a pullup resistor from

// 5v to data wire in addition.

// Details & link to library, and example code adapted from:

// Example testing sketch for various DHT humidity/temperature sensors

// Written by ladyada, public domain

// http://learn.adafruit.com/dht

#include <LiquidCrystal.h>

#include "DHT.h"

#define DHTPIN 8     // what pin we're connected to

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);  //Pins for the LCD display, as taken from arduino.cc

// Uncomment whatever type you're using!

//#define DHTTYPE DHT11   // DHT 11

#define DHTTYPE DHT22   // DHT 22  (AM2302)

//#define DHTTYPE DHT21   // DHT 21 (AM2301)

// Connect pin 1 (on the left) of the sensor to +5V

// Connect pin 2 of the sensor to whatever your DHTPIN is

// Connect pin 4 (on the right) of the sensor to GROUND

// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor

DHT dht(DHTPIN, DHTTYPE);

void setup() {

  //Serial.begin(9600);

  dht.begin();

  lcd.begin(16, 2);

}

void loop() {

  // Reading temperature or humidity takes about 250 milliseconds!

  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)

  float h = dht.readHumidity();

  float t = dht.readTemperature();

  t = t* 9/5 + 32;

  // check if returns are valid, if they are NaN (not a number) then something went wrong!

  if (isnan(t) || isnan(h)) {

    lcd.setCursor(0, 0);

    lcd.print("Failed to read from DHT");

    //Serial.println("Failed to read from DHT");

  } else {

    lcd.clear();

    lcd.setCursor(0, 0);

    lcd.print("Humidity: ");

    lcd.print(h);

    lcd.print("%");

    lcd.setCursor(0, 1);

    lcd.print("Temp: ");

    lcd.print(t);

    lcd.print("f");

    //Serial.print("Humidity: ");

    //Serial.print(h);

    //Serial.print(" %\t");

    //Serial.print("Temperature: ");

    //Serial.print(t);

    //Serial.println(" *C");

  }

}

ขอบคุณ คุณ ritichai  มาก ๆ ครับที่ช่วยแชร์โคด

เริ่มจาก clip ที่ผมทำให้ดู

แล้วทำตามที่คุณ ritichai แนะนำเลยครับ

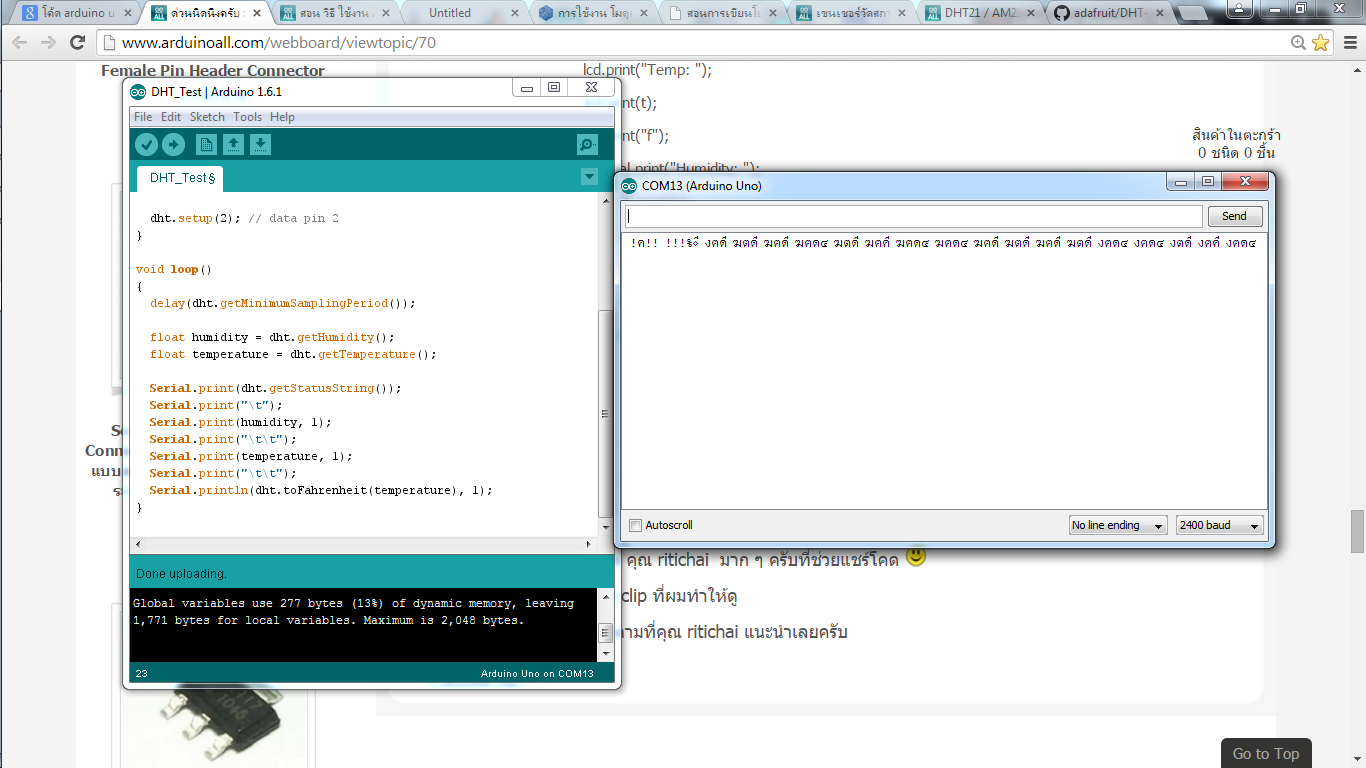

ทำไมของผมเป็นตัวหนังสือภาษาไทย อ่ามั่วไปหมด

เซตบอร์ดเรดเป็น 9600 ก็เรียบร้อยแล้วครับ
