ถามการต่อไฟเลี้ยงระหว่างบอร์ด UNO R3 กับ L298N

นี่โค้ดใช้ทดสอบครับ

int ena = 9;

int enb = 10;

int in1 = 2;

int in2 = 3;

int in3 = 4;

int in4 = 5;

void setup() {

  pinMode(in1,OUTPUT);

  pinMode(in2,OUTPUT);

  pinMode(in3,OUTPUT);

  pinMode(in4,OUTPUT);

  pinMode(ena,OUTPUT);

  pinMode(enb,OUTPUT);

}

void loop() {

  digitalWrite(in3,HIGH);

  digitalWrite(in4,LOW);

  analogWrite(enb,255);

  digitalWrite(in1,HIGH);

  digitalWrite(in2,LOW);

  analogWrite(ena,255);

}

กรณีเป็นมอเตอร์ควรแยกชุดจ่ายไฟออกจาก Board UNO เพราะ Board จ่ายกระแสไม่พอขับมอเตอร์ เดียว IC Reg +5V Board UNO พังนะครับ ไม่คุ้มครับ

สรุปใช้แบตเตอรี่ 2 ตัวมใช่ไหมครับ บอร์ด 1 ตัว ไดร์อีก 1 ตัว

กรณีนี้ไฟน่าจะจ่ายกระแสไม่พอครับ หรือบอร์ดอาจมีปัญหา หรือต่อวงจรผิด

กระแสไม่พอต้องเช็คที่มอเตอร์ถ้าตัวใหญ่ก็มีโอกาศที่บอร์ดจะจ่ายกระแสไม่พอ

ถ้าบอร์ดมีปัญหาแล้วซื้อจากร้าน ArduinoAll สบายใจได้รับประกันทุกชิ้นครับ ขอเลขที่สั่งซื้อด้วยครับ

หรือต่อวงจรผิด เห็นจากรูปเป็นไฟ 5V จึงต่อตรงได้ ต่อแยก 2 บอร์ดแบบนี้ก็ถูกแล้ว ลองดูการต่อวงจรตามคลิปนี้ประกอบ ตามจริงมีหลายคลิป ลองดูครับ

ไฟเลี้ยงจาก arduino uno ถ้าต่อจาก usb คอมพิวเตอร์จะได้สูงสุด 500mA ตามกระแสสูงสุดที่ usb จ่ายได้

ถ้าจ่ายไฟเลี้ยงจาก adapter ผ่าน jack dc ของบอร์ดจะผ่านวงจรเรกูเลตเหลือ 5V จ่ายกระแสได้ 800-1000mA

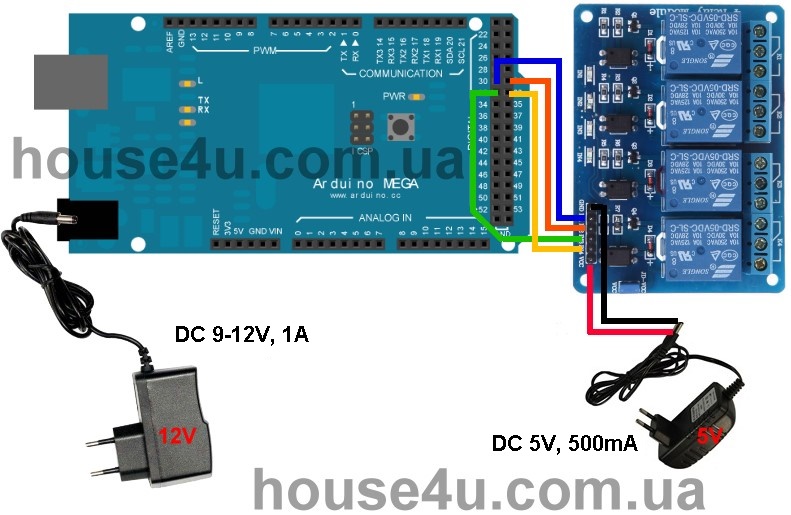

หรือจะต่อแยกคนละแหล่งจ่ายไฟแล้วต่่อกราวน์ร่วม อย่างรูปนี้ก็ได้ครับ

ผมลองทั้ง 2 อย่างแล้วนะ ไฟมันเข้าหมดทั้งไดร์ และบอร์ด แต่มอเตอมันไม่หมุนครับ

ถ้าบอร์ดมีปัญหาแล้วซื้อจากร้าน ArduinoAll สบายใจได้รับประกันทุกชิ้นครับ ขอเลขที่สั่งซื้อด้วยครับ

แต่ต่อกับไฟไ USB มอเตอร์ติดนะครับ

ถ้าต่อกับไฟ usb แล้วมอเตอร์ติด แสดงว่ามอเตอร์ตัวเล็ก ไม่มีปัญหาเรื่องกระแสไม่พอ

โคดถูกต้องแล้ว บอร์ด arduino upload code ได้ ไม่น่าจะมีปัญหา

หรือถ้าความหมายว่าต่อ usb กับบอร์ด arduino แล้วมอเตอร์ทำงานได้ถูกต้อง แต่ต่อไฟนอกแล้วไม่ติด ก็เหลือแต่เช็ควงจร ดูตัวอย่างตามคลิปประกอบครับ

กรณีนี้ไฟน่าจะจ่ายกระแสไม่พอครับ หรือบอร์ดอาจมีปัญหา หรือต่อวงจรผิด

กระแสไม่พอต้องเช็คที่มอเตอร์ถ้าตัวใหญ่ก็มีโอกาศที่บอร์ดจะจ่ายกระแสไม่พอ

ถ้าบอร์ดมีปัญหาแล้วซื้อจากร้าน ArduinoAll สบายใจได้รับประกันทุกชิ้นครับ ขอเลขที่สั่งซื้อด้วยครับ

ขอบคุณครับ ผมคิดว่ากระแสน่าจะไม่พอ พอจะแนะนำถ่านได้ไหมครับผมอยากจะใช้ 9V แต่ที่มีเหมือนมันกระแสจะไม่พอ

ถ้าใช้ถ่าน 9V ไม่ได้ ลองใช้ Adapter ครับ
