สอบถามครับ Arduino เกี่ยวกับการจ่ายไฟ led strip 12v ครับ

ถ้าใช้ขา Arduino จะขับกระแสได้สูงสุดแค่ 50mA ต้องเพิ่มวงจรขยายสัญญาณ

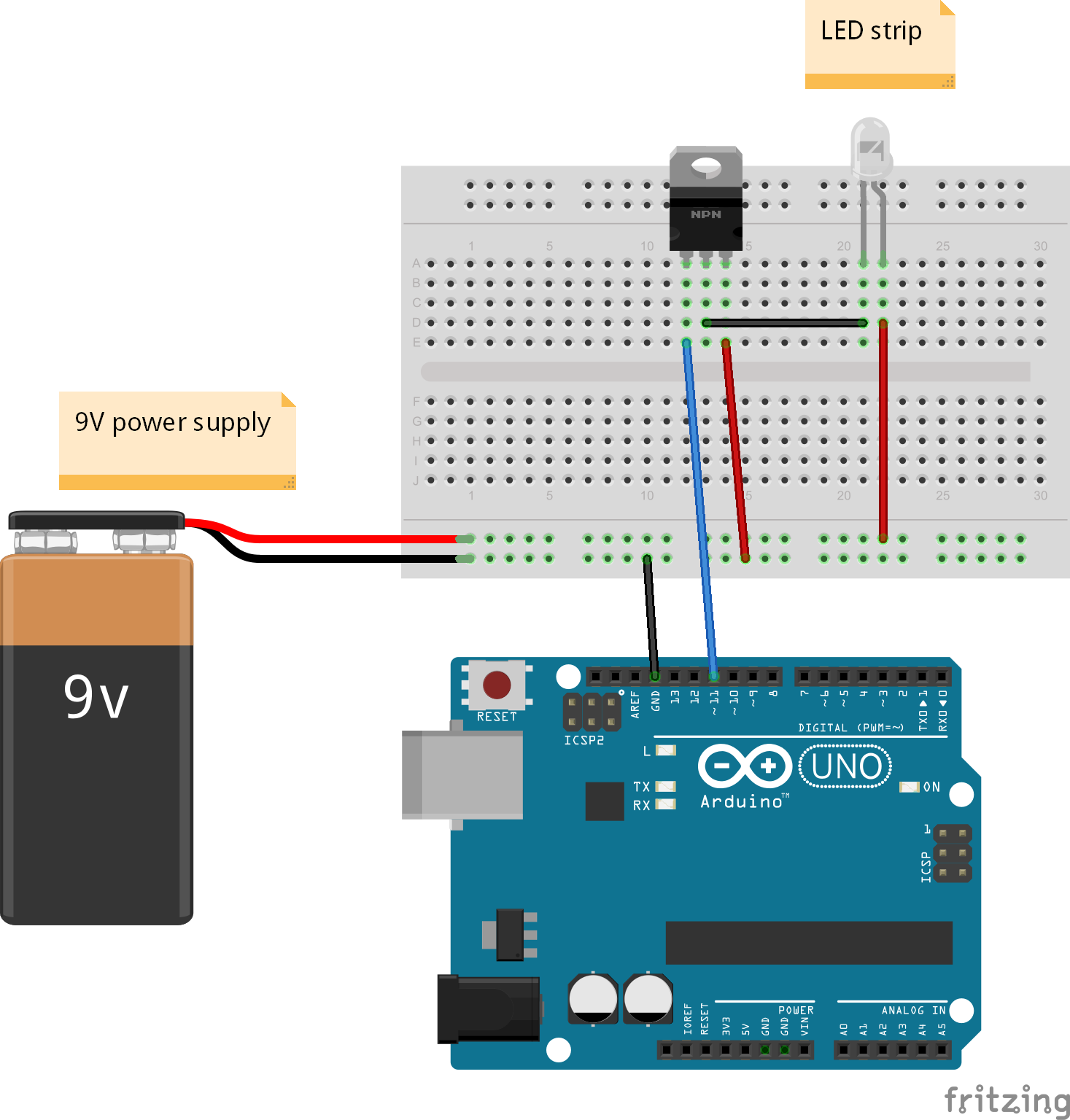

ถ้าต่อแบบรูปแล้วเป็นไอซี 7812 เป็นวงจรเรกูเลตนะครับ ถ้าวงจรขยายสัญญาณ ต้องใช้ทรานซิสเตอร์

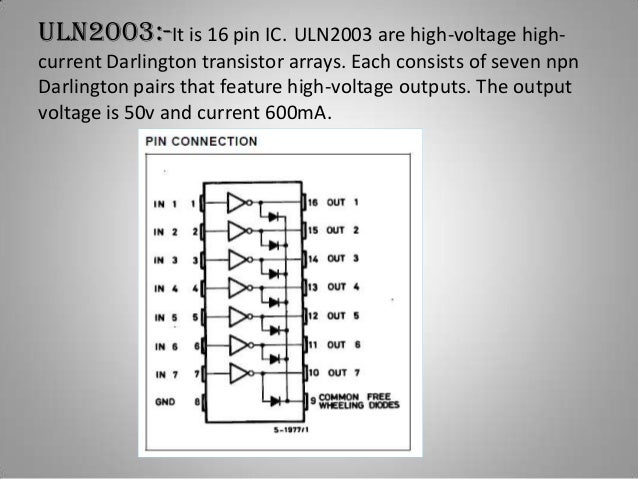

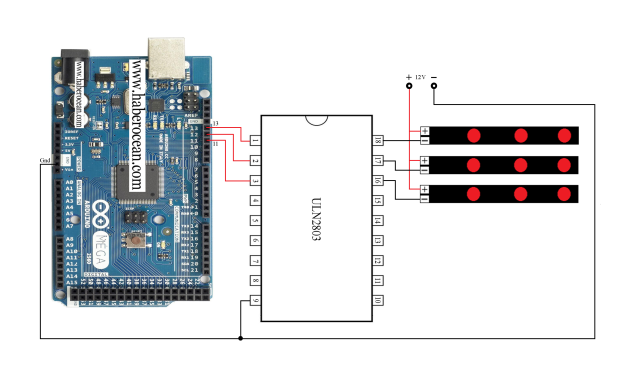

ปัญหานี้เกิดจากกระแสไม่พอ ใช้ ULN2003 / ULN2803 ขยายสัญญาณตามรูปได้ครับ

ภายในไอซี เป็น array transistor พร้อมไดโอดป้องกันไฟย้อนกลับ จำนวน 7 / 8 ช่อง ออกแบบมาสำหรับงานเช่น ขับมอเตอร์ รีเลย์ หรือ LED ขับกระแสได้สูงสุดถึงช่องละ 500mA

แต่ถ้ายังขับไม่พออาจจะใช้  mosfet เบอร์ IRF540 ขับได้สูงสุด 9000mA หรือ 9A อย่าลืมติดแผ่นระบายความร้อนด้วยครับ

http://joost.damad.be/2012/09/dimming-12v-led-strip-with-mosfet-and.html

สำหรับ stk500_getsync(): not in sync: resp=0x01

แปลว่าอัพโหลดไม่สำเร็จติดต่อชิฟ arduino ไม่ได้

วิธีแก้ ถ้าโชคดีลง bootloader ตามหน้าบทความเรื่อง arduino stand alone อาจจะหาย

ถ้าไม่หายอาจเป็นไปได้ว่าชิฟ Atmega328P มีปัญหาครับ

ถ้าผมใช้ ULN2003 / ULN2803 ขยายสัญญาณตามรูป โดยใช้อะแดปเตอร์ 12 V  6A เป็นตัวเพิ่มแรงดันเข้าไปแสดงว่าอาจจะได้ใช่ป่ะครับ

จ่ายกระแส 6A ตาม datasheet ไอซีขับกระแสได้สูงสุด 500mA ต่อช่องครับ กระแสไฟอีก 5.5A จะไม่ได้ใช้งานนะครับ

ถ้าผมใช้ตัวนี้สามารถชับหลอดให้ติดใหมครับ

(สั่งงานแบบ PWM นะครับ)

ถ้่าตัวนี้ทำได้พอจะมีวิธีการต่อหรือไม่ครับ

อ้างอิง Power Electronic Switch Relay รีเลย์แบบอิเล็กทรอนิกส์ Switch MOS FET Relay Driver Module Power Electronic Switch Relay

ตามตัวอย่างโค๊ดหรี่ไฟ

#define PIN 11 // control pin #define DELAY 10 // 20ms internal delay; increase for slower fades void setup() { pinMode(PIN, OUTPUT); } void loop() { // fade in for(int i=0; i<255; i++) { analogWrite(PIN, i); delay(DELAY); } // fade out for(int i=0; i<255; i++) { analogWrite(PIN, 255-i); delay(DELAY); } }

ได้ครับ เป็น mosfet เบอร์ IRF540 ขับได้สูงสุด 9000mA หรือ 9A อย่าลืมติดแผ่นระบายความร้อนด้วยครับ

http://joost.damad.be/2012/09/dimming-12v-led-strip-with-mosfet-and.html

พอจะมีวิธีการต่อตัวนี้ ใหมครับ

แบบนี้ใช่หรือไม่ครับ

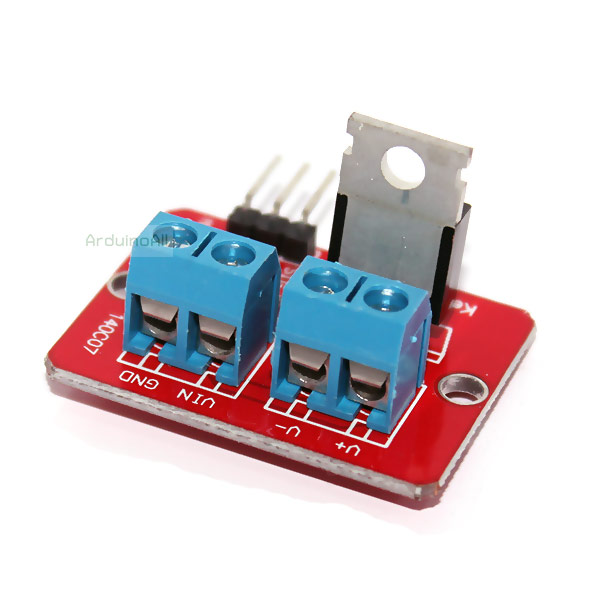

3 ขา จากบอร์ด มี 5v GND PWM

Vin Gnd คือ ไฟเข้า 12V

V+ V- คือ ไฟออกเข้าหลอด

ใช่ป่ะครับ เผื่อชื้อมาจะได้ไปถูกครับ

ใช่ครับต่อตามนี้ จากการทดลอง LED ทั้งเส้นนี้ ใช้กระแสไฟประมาณ 500mA

ขับจากขา arduino โดยตรงไม่ได้ เพราะขับได้แค่ 50mA

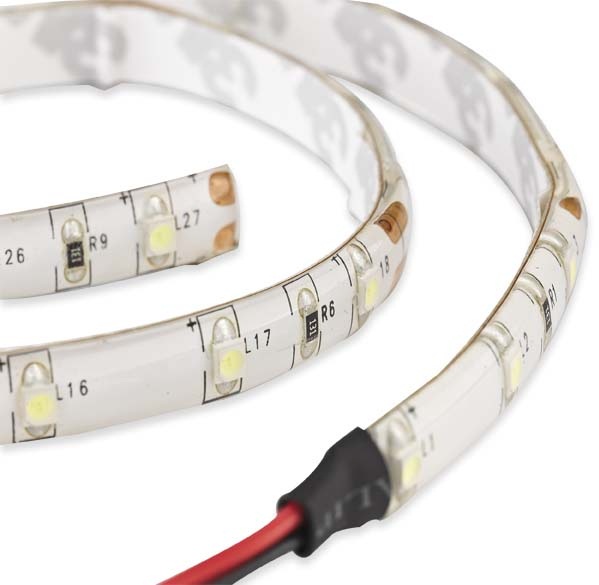

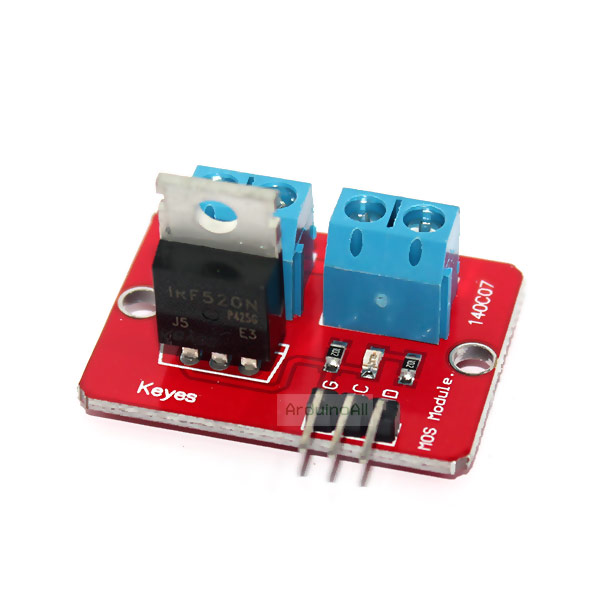

จึงต้องมีวงจรขยายสัญญาณ ถ้าใช้ MOSFET IRF520N ขยายสัญญาณสามารถขับได้ถึง 9,000mA

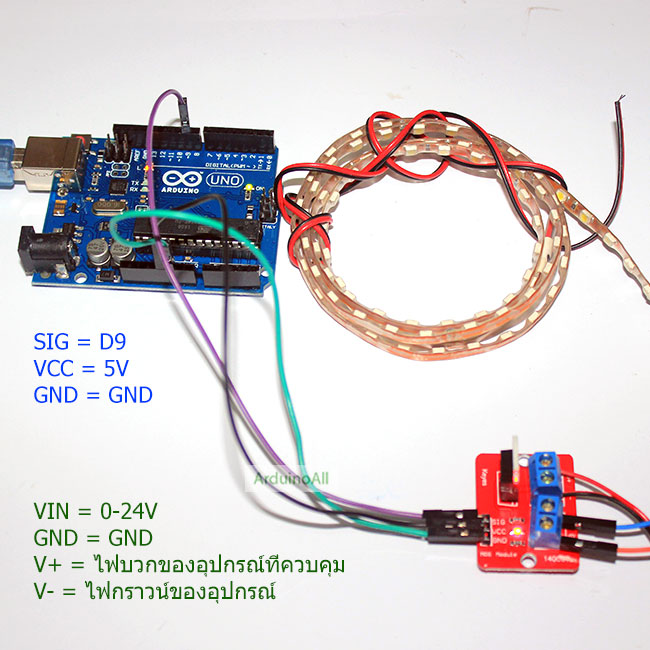

/*การต่อใช้งาน โคด Arduino MOSFET IRF520N

• SIG = D9
• VCC = 5V
• GND = GND
• VIN = ไฟระหว่าง 0-24V ขั้วบวก
• GND = ไฟขั้วกราวน์
• V+ = ไฟบวกของอุปกรณ์
• V- = ไฟกราวน์ของอุปกรณ์

*/

int led = 9;
void setup() {
  pinMode(led, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  for(int i=10;i<255;i++){
    analogWrite(9,i);
    delay(5);
  }
  for(int i=255;i>10;i--){
    analogWrite(9,i);
    delay(5);
  }
}
