ช่วยแนะนำวิธีการดูสังเกตุว่า Arduino Pro Mini 328 บอร์ดไหนใช้ power supply 3.3 หรือ 5 volt.
ช่วยแนะนำวิธีการดูสังเกตุว่า Arduino Pro Mini 328 บอร์ดไหนใช้ power supply 3.3 voltและบอร์ดไหนใช้ power supply 5 volt ครับ(ถ้านำสองบอร์ดนี้มาวางต่อหน้าผม) ขอบคุณครับ
1.แบบ5volt http://www.arduinoall.com/product/801/arduino-pro-mini-328-5v-16mhz-%E0%B8%A2%E0%B8%B5%E0%B9%88%E0%B8%AB%E0%B9%89%E0%B8%AD-sparkfun
2.แบบ3.3volt http://www.arduinoall.com/product/800/arduino-pro-mini-atmega328-3-3v-%E0%B8%A2%E0%B8%B5%E0%B9%88%E0%B8%AB%E0%B9%89%E0%B8%AD-sparkfun
ได้ครับ ข้อมูลตามนี้ https://www.arduino.cc/en/Main/ArduinoBoardProMini
Arduino Atmega328P ทำงานได้ 3-5V ดังนั้นทั้ง 2 บอร์ดนี้เป็นวงจรเดียวกันเลย ต่างกันที่ Clock โดยถ้าให้ไฟที่ 5V บอร์ดจะทำงานที่ 16Mhz ถ้าให้ไฟที่ 3.3V จะทำงานที่ 8Mhz

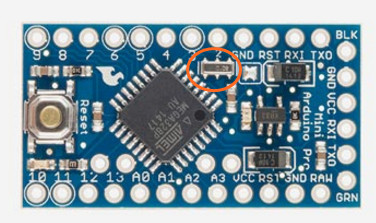

วิธีดู ให้ดูที่ Clock จะเขียน Ax แสดงว่าเป็น 16Mhz
ถ้าเขียนมีเลข 8 แสดง่วาเป็น 8Mhz
ขอบคุณครับ..ขอถามต่ออีกนิดครับว่าLogic level ที่ขา RX กับTX จะแปรผันตามไฟเลี้ยงด้วยหรือเปล่าเห็นบอกว่ามีบอร์ดแปลง Logic leve 5 เป็น 3.3 volt ด้วยและไฟที่ขาRAW จริงๆคือใช้กี่voltครับ...ขอบคุณมาก

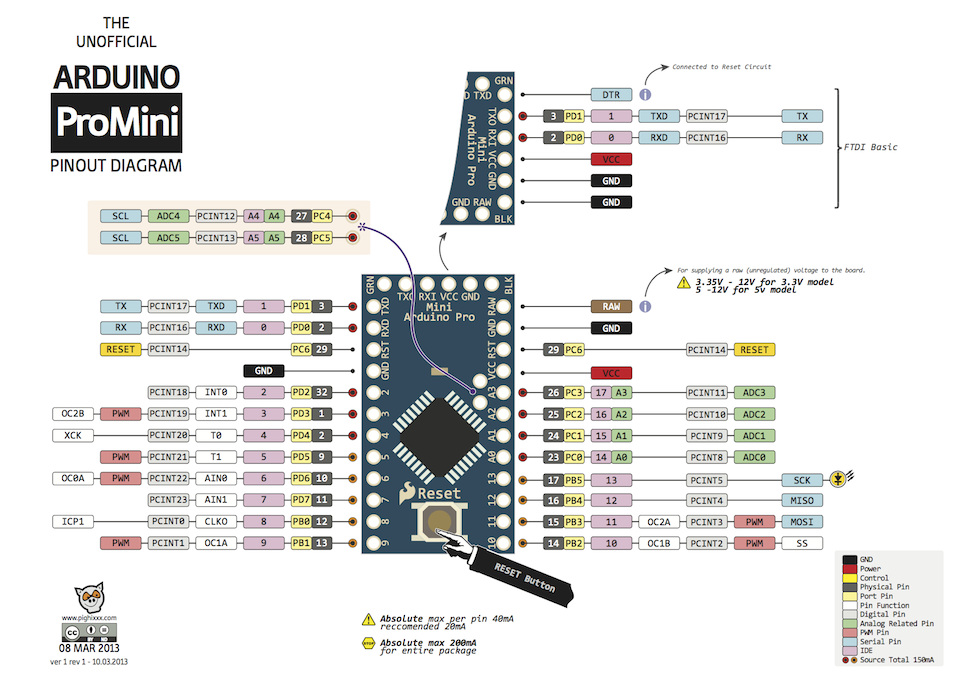

อ้างอิงตำแหน่งขาตามนี้ครับ
ชิฟ Atmega328P ใช้ไฟเลี้ยงได้ 3-5V แรงดันที่ขา IO แปรผันตามแหล่งจ่ายไฟ ถ้าเป็น 5V ใช้กับโมดูล 3V จะให้ปลอดภัยก็ต้องใช้ Logic level แปลงให้เหลือ 3V ตามที่เห็นกันครับ
ขา RAW รับไฟได้ 5-12V ซึ่งขานี้จะผ่านวงจรเรกูเลตแปลงให้เหลือ 3.3V หรือ 5V ครับ
